給湯器の設置タイプとは？壁掛け・据置・パイプシャフトの違いと確認方法

給湯器を交換しようとしても、「壁掛け」「据置」「パイプシャフト」などの言葉が並ぶと、自宅がどのタイプなのか分かりにくいものです。給湯器は見た目が似ていても、固定方法、配管の位置、排気の向き、設置スペースによって取り付けられる機種が変わります。

交換時は、現在と同じ設置タイプを選ぶのが基本です。ただし、同じような形の給湯器でも、マンションの扉内に収めるタイプや、排気を上・後ろへ逃がすタイプなどがあり、型式だけでは判断しきれない場合があります。

この記事では、一般家庭でよく見られる設置タイプの違いと、安全に確認する方法を整理します。見積もりを依頼するときは、給湯器本体だけでなく、型式ラベル、配管、周囲の設置状況まで写真に残しておくと確認しやすくなります。交換前に確認する項目をまとめて整理したい場合は、給湯器交換前のチェックリストも参考にしてください。

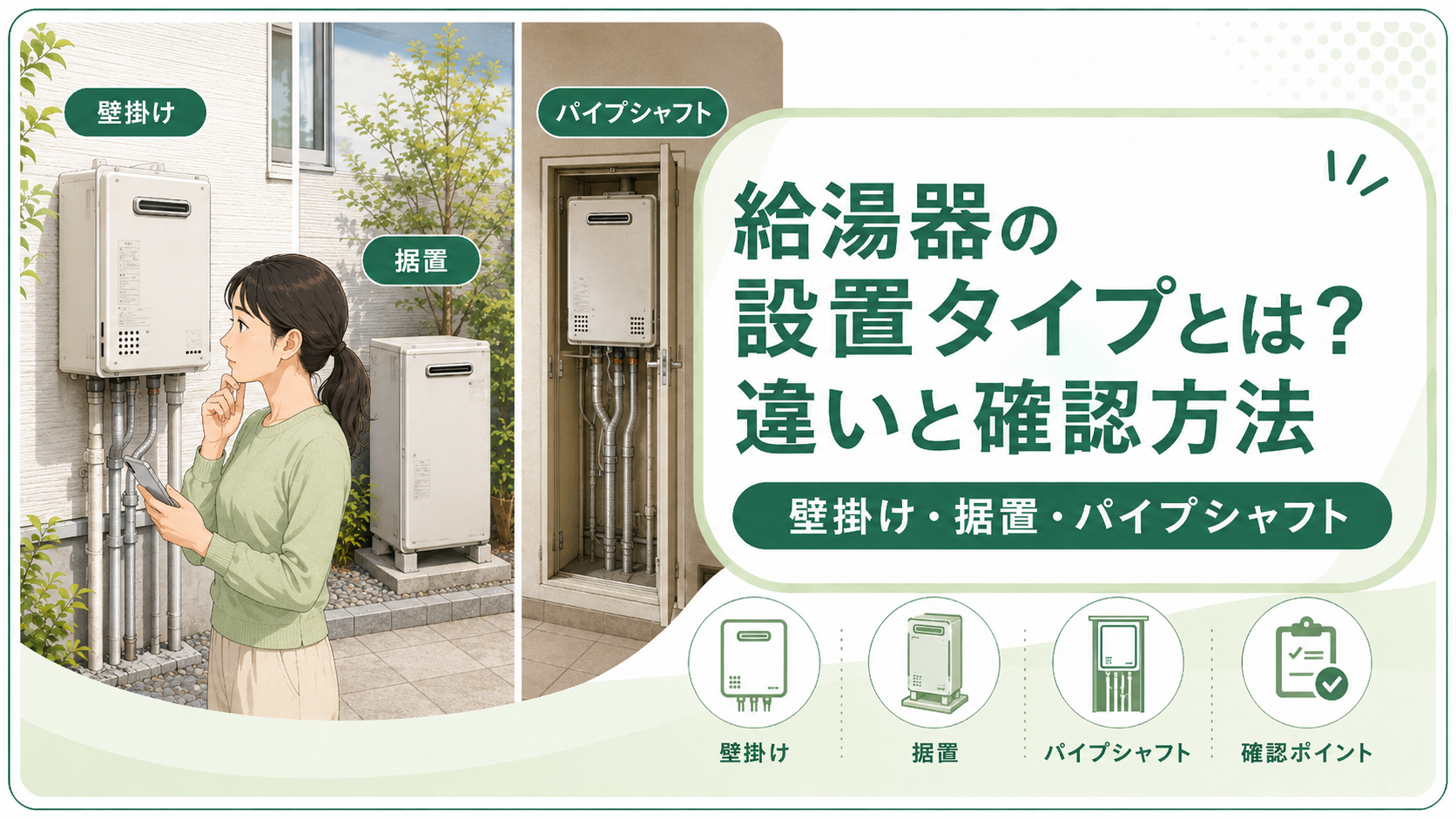

給湯器の設置タイプは主に住宅と設置場所で決まります

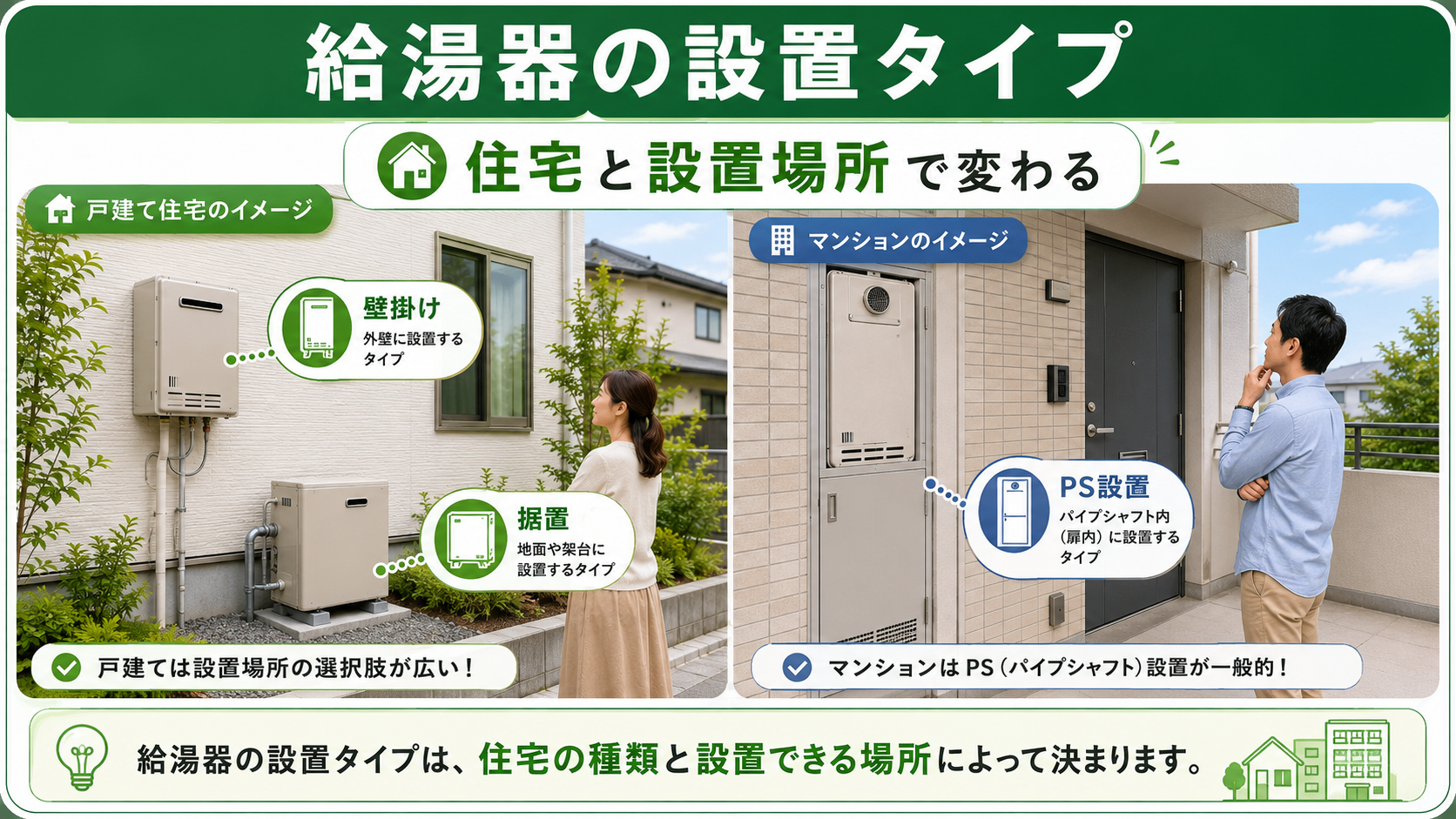

給湯器には、屋外壁掛け型、屋外据置型、浴槽隣接型、パイプシャフト設置型などがあります。戸建てかマンションかだけで決まるわけではありませんが、建物の構造や給湯器を置ける場所によって、採用されやすい設置タイプは異なります。

給湯器には複数の設置タイプがある

戸建てでは、外壁に取り付ける壁掛け型や、地面・専用台の上に置く据置型がよく見られます。古い住宅では、浴槽のすぐ近くに設置する浴槽隣接型が使われていることもあります。

マンションや集合住宅では、ベランダの壁に設置するほか、玄関横などのパイプシャフトに給湯器が収められている場合があります。

交換は現在と同じ設置タイプが基本

現在と同じ設置方法であれば、既存の配管、固定位置、排気経路を利用しやすいため、交換計画を立てやすくなります。反対に、壁掛けから据置へ変更するなど設置方式を変える場合は、配管の延長や外壁工事、設置台の新設などが必要になる可能性があります。

外観が似ていても対応機種が違う場合がある

給湯器本体の幅や高さが近くても、排気口の向き、配管の接続位置、扉や枠への固定方法が異なる場合があります。特に集合住宅では、既存のパイプシャフトや排気筒に対応した機種を選ぶ必要があります。

東京ガスの設置方式案内でも、設置方式に応じた給湯器の選定が必要とされています。まずは、自宅の給湯器がどこに、どのように固定されているかを確認しましょう。

屋外壁掛け型の特徴と確認方法

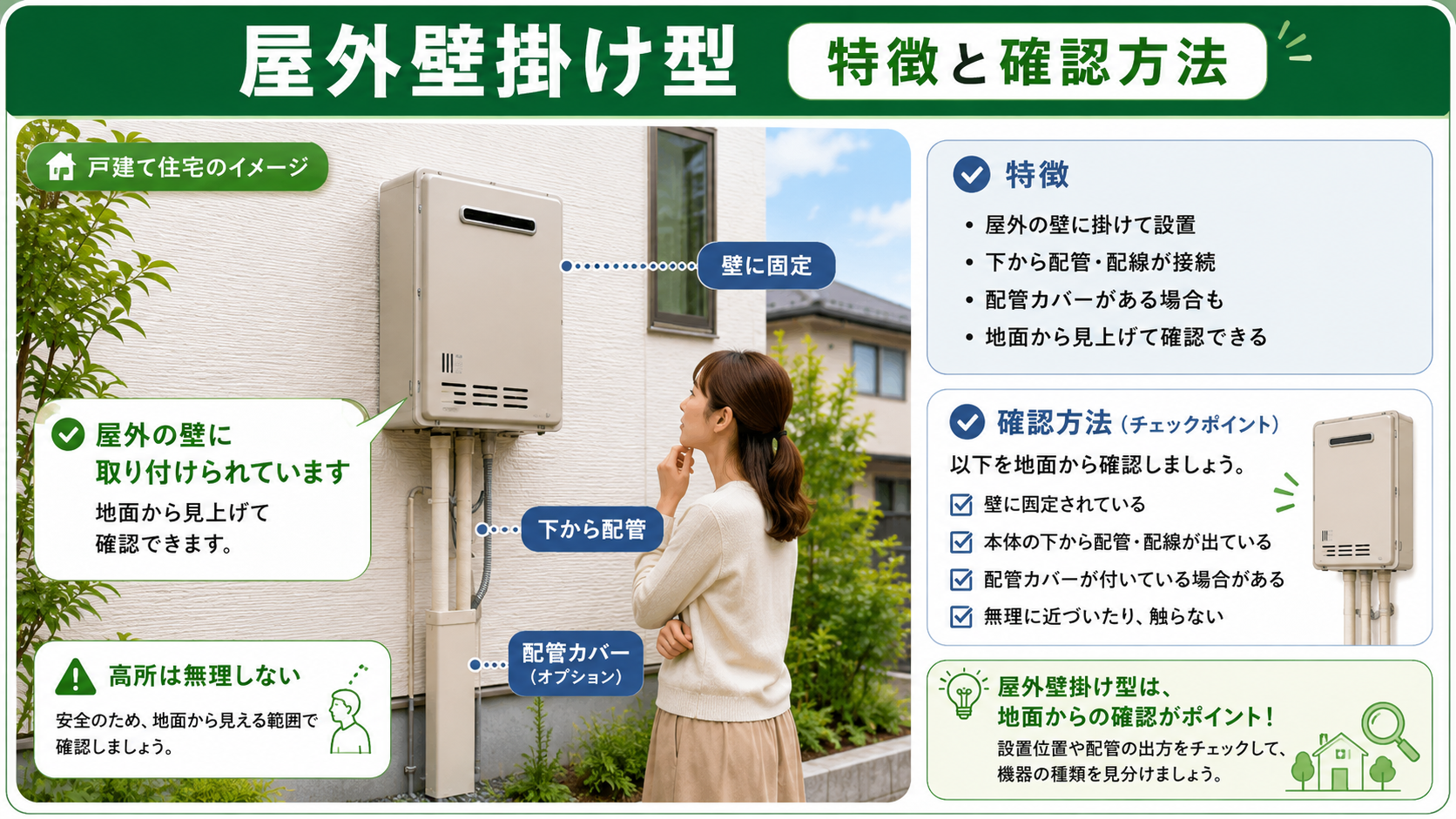

屋外壁掛け型は、住宅の外壁に給湯器本体を固定するタイプです。本体が地面から浮いており、下から複数の配管が伸びているのが一般的な見分け方です。

住宅の外壁に固定されている

戸建て住宅では、浴室やキッチンに近い外壁へ取り付けられていることがあります。マンションでも、ベランダの壁面に壁掛け型が設置されている場合があります。

本体の下から配管が出ている

給湯器下部には、給水、給湯、ガス、追いだき、暖房などの配管が接続されています。配管の本数や種類は、給湯専用、追いだき付き、暖房機能付きなどによって異なります。

配管を見分けようとして、バルブを回したり保温材を外したりする必要はありません。全体が写る写真を撮るだけで十分です。

配管カバーが付いている場合もある

給湯器の下に箱状のカバーが付いている場合は、配管が見えにくいことがあります。このカバーは見た目を整えたり配管を保護したりするためのものです。

交換時に再利用できるかは、カバーの寸法、状態、新しい給湯器との適合によって異なります。現在の給湯器と配管カバーを一緒に撮影しておきましょう。

高い位置にある場合は無理に近づかない

屋外据置型の特徴と確認方法

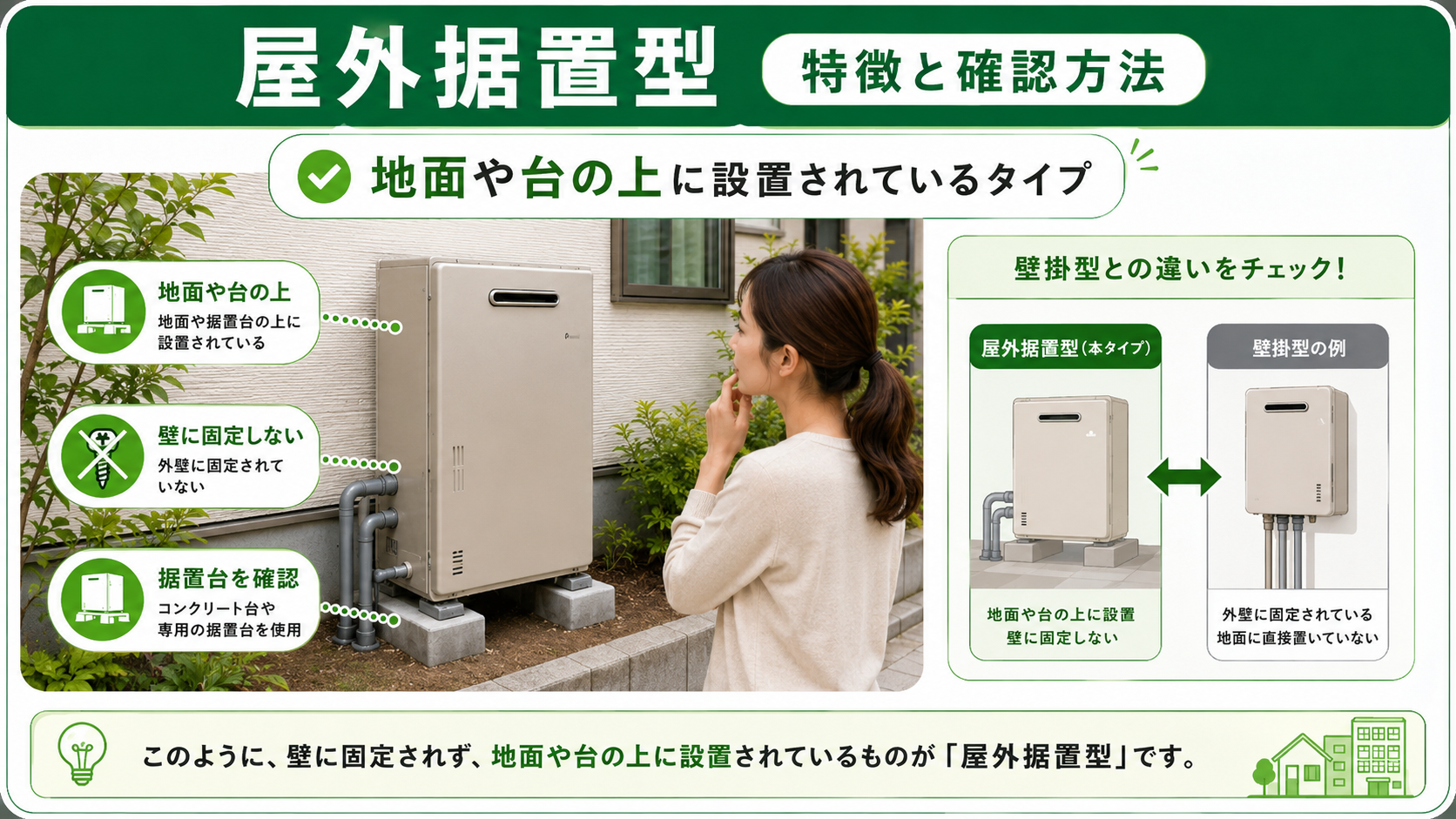

屋外据置型は、給湯器本体を地面や専用の据置台の上に設置するタイプです。壁掛け型のように壁から浮いているのではなく、下から支えられていることが大きな違いです。

地面や専用台の上に置かれている

コンクリートの基礎、ブロック、金属製の据置台などの上に設置されます。転倒防止などのために壁へ補助的に固定されている場合もありますが、本体の重さは下部で支えています。

壁掛け型との違いは本体の支え方

見分けるときは、本体と地面の間を確認します。給湯器の下まで壁が見えて本体が浮いていれば壁掛け型、台や本体底部が地面側で支えられていれば据置型の可能性があります。

配管や据置台も交換時の確認項目

据置型では、給湯器本体の側面や下部へ配管が接続されていることがあります。新しい機器へ交換するときは、据置台や配管カバーの寸法、腐食の状態、周囲の作業スペースも確認します。

地面との接続部分まで撮影する

本体正面だけでは壁掛け型と据置型を判断しにくいことがあります。給湯器全体と、地面・据置台・配管が一緒に写るように、少し離れた位置から撮影すると確認しやすくなります。

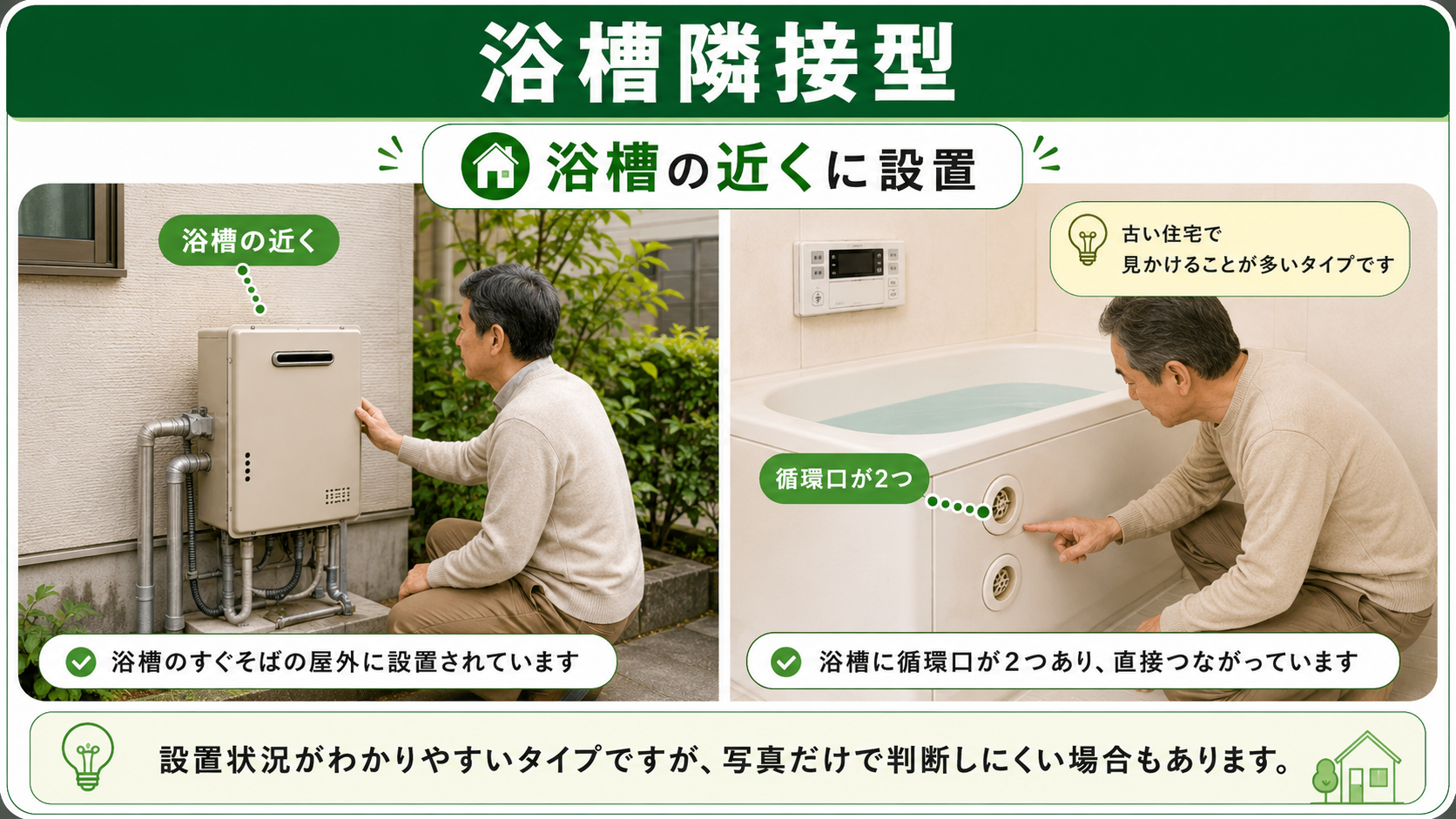

浴槽隣接型とは？浴槽の近くに設置されるタイプ

浴槽隣接型は、浴室の外側など、浴槽に近い場所へ設置する給湯器です。古い戸建て住宅などで見かけることがあり、給湯器と浴槽の間を短い循環配管でつないでいます。

古い住宅で見かけることがある

給湯器が浴室のすぐ外に据え置かれ、浴槽の側面に上下2つの循環口がある場合は、浴槽隣接型の可能性があります。ただし、過去の工事で片方の穴をふさいでいる場合もあるため、穴の数だけで断定しないようにしましょう。

浴槽との間を循環配管でつないでいる

浴槽のお湯を給湯器へ送り、温め直して浴槽へ戻すための配管があります。浴槽隣接型では、浴槽と給湯器の距離や高さが交換機種の選定に関係します。

リンナイの公式案内では、浴槽の循環口が1穴式か2穴式かによって、選ぶ給湯器のタイプが異なると説明されています。どちらの場合も工事を伴うため、機種選定は設置状況を確認したうえで行います。

別の方式へ変更する場合は工事内容が増えることがある

交換をきっかけに、2穴式から1穴式へ変更するケースもあります。ただし、浴槽側の循環金具、追いだき配管、給湯器の設置位置などの工事が必要になる可能性があります。

写真だけで判断できないこともある

給湯器の外観だけでなく、浴槽内の循環口、浴室と給湯器の位置関係、配管の状況も確認が必要です。無理にカバーを外したり、浴槽の点検口を開けたりせず、見える範囲を撮影してください。

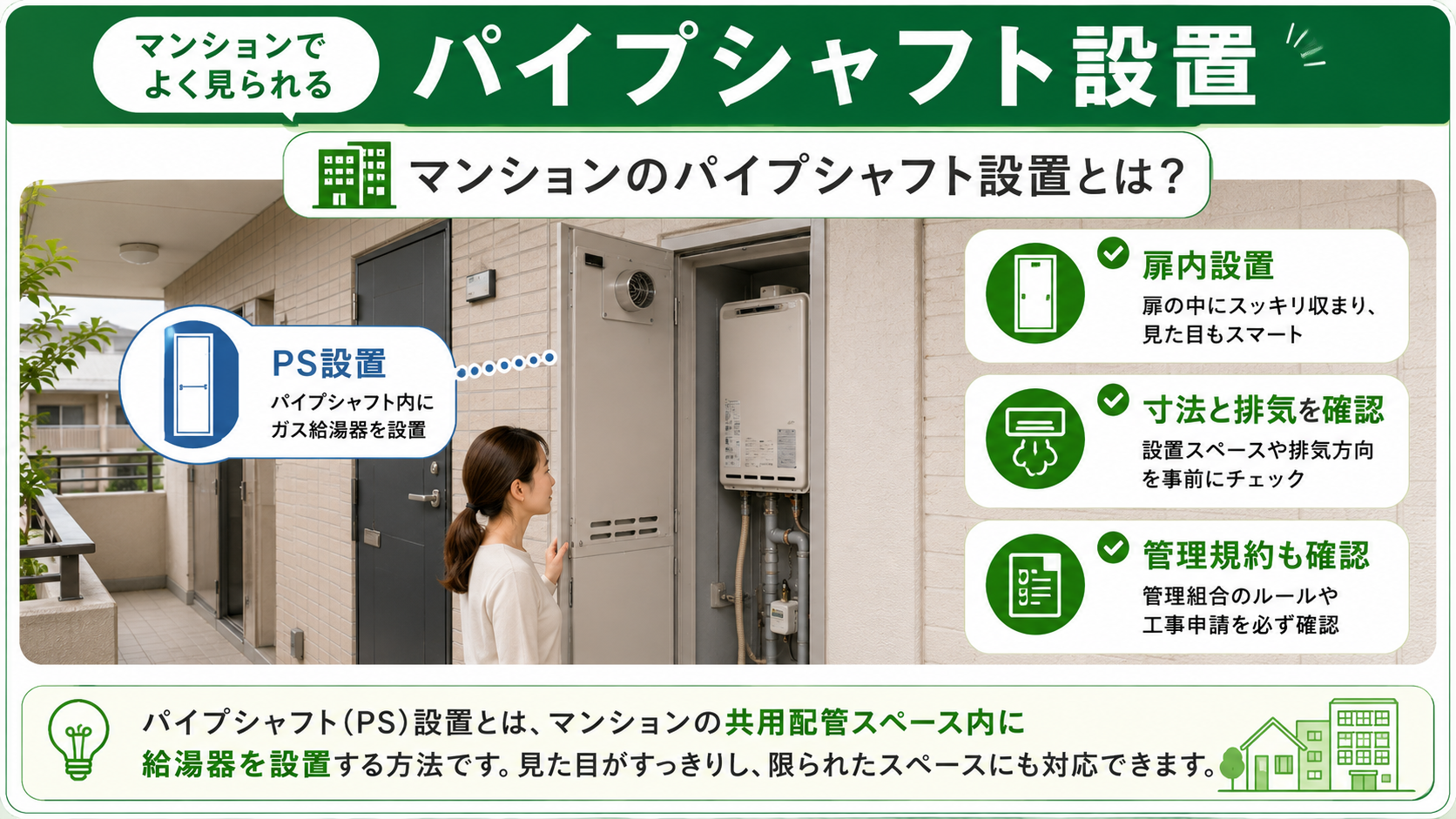

マンションのパイプシャフト設置とは？

パイプシャフトは、マンションや集合住宅で、ガス・水道などの配管をまとめて通すためのスペースです。「PS」「パイプスペース」と表示されることもあります。

玄関横などの金属扉内に設置される

共用廊下の玄関横に金属製の扉があり、その中に給湯器が設置されているタイプがあります。給湯器本体が外から見えているPS標準設置と、扉の中に本体が隠れているPS扉内設置があります。

扉・枠・設置スペースに収まる機種が必要

パイプシャフト内では、給湯器を固定する枠や取付金具、本体寸法に制限があります。外観が似ていても、扉や枠に合わなければそのまま設置できない場合があります。

排気方向に対応した機種を選ぶ

PS設置では、給湯器前面から排気するタイプ、上方へ排気するタイプ、後方へ排気するタイプなどがあります。既存の排気筒や建物の構造に合う機種を選ぶ必要があります。

管理会社や管理規約の確認が必要な場合がある

パイプシャフトや共用廊下は共用部分として扱われることがあります。工事申請、作業時間、機器の色、扉や枠の加工などに規定がある場合は、管理会社や管理組合への確認が必要です。

鍵や特殊な工具が必要な扉は、無理に開けないでください。普段から入居者が開閉する扉か分からない場合も、先に管理会社へ確認しましょう。

排気方式によって設置できる給湯器が変わります

ガス給湯器は、燃焼したあとの排気を安全な場所へ出す必要があります。設置スペースが同じでも、排気をどの方向へ逃がすかによって、対応する給湯器や部材が変わります。

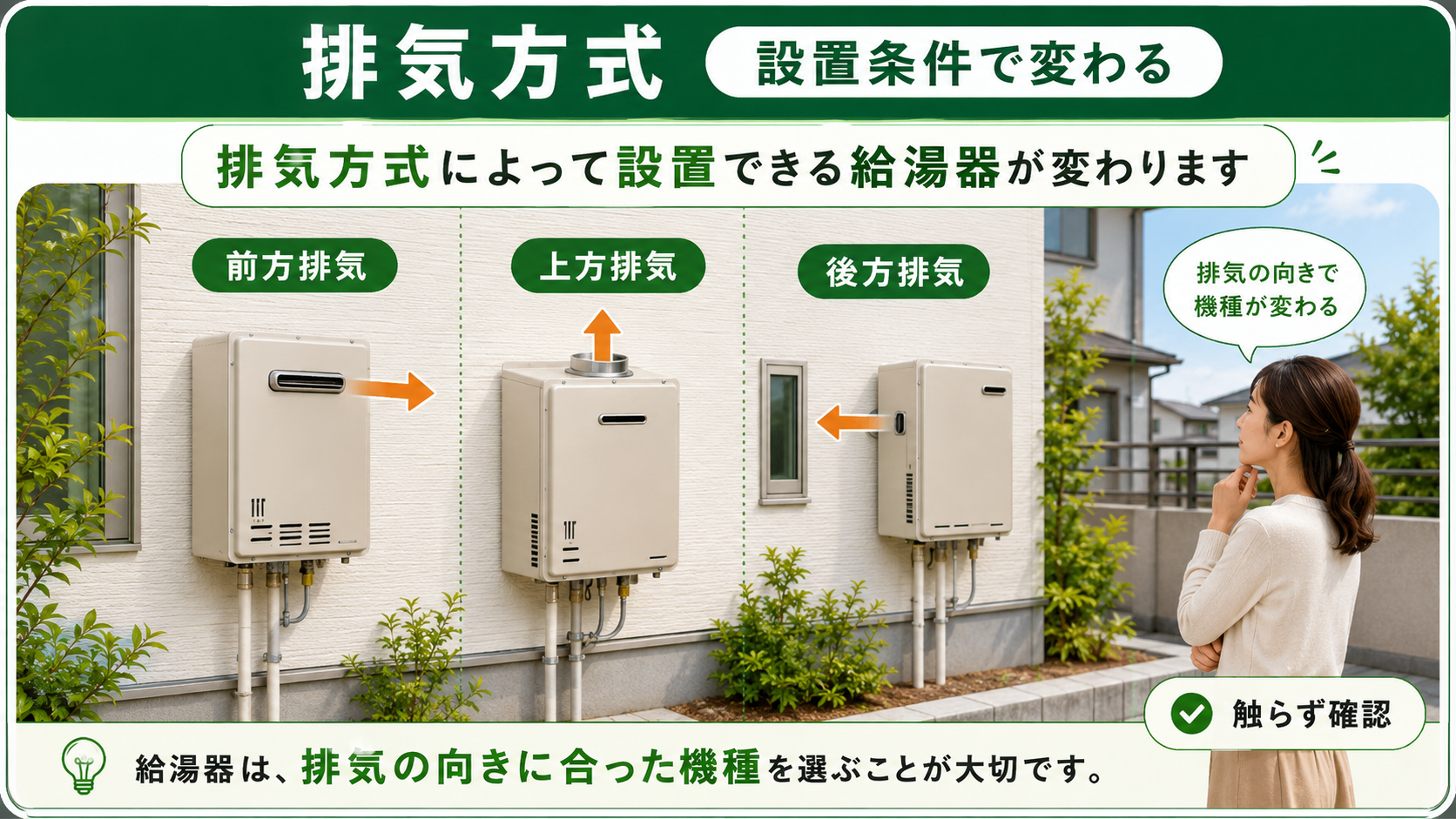

前方排気は本体の正面側へ排気する

給湯器正面の丸い排気口などから、共用廊下側へ排気するタイプです。PS扉内の場合は、扉の開口部と給湯器の排気口が合うように設置されます。

上方排気・後方排気は排気筒を使う

給湯器の上部または後方へ排気筒を接続し、建物に設けられた経路を通して排気します。後方排気は、排気筒の接続部分が写真から見えず、現地確認が必要になることがあります。

アルコーブ設置では排気の向きを変えることがある

玄関前などのくぼんだ場所に給湯器がある場合、人の通行や玄関扉へ排気が向かないよう、排気方向を横へ変える部材が使われることがあります。

排気口や排気筒へ触れない

使用中や使用直後の排気口周辺は熱くなることがあります。排気の向きを確認するために、顔や手を近づけたり、排気カバーや排気筒を外したりしないでください。

給湯器の正面、扉を含む全体、排気口が見える角度の写真があると、排気方式を整理しやすくなります。

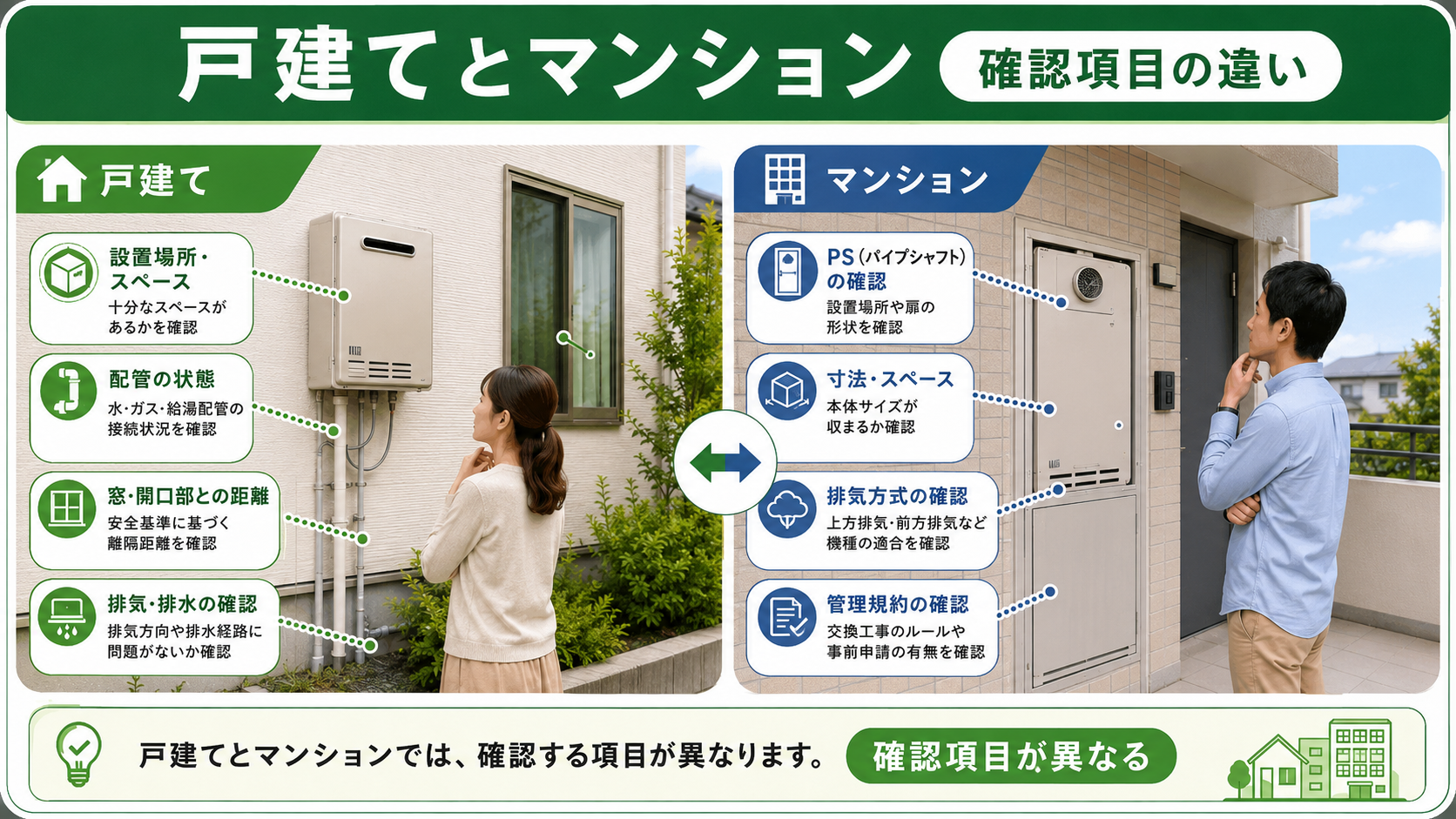

戸建てとマンションで給湯器交換の確認事項は違う？

戸建てとマンションでは、どちらが簡単・難しいと一律には決められません。給湯器を安全に設置し、作業できるかを確認する点は共通していますが、建物ごとに重点が異なります。

戸建てで確認したいこと

• 外壁・地面などの設置場所
• 給湯器下部や側面の配管
• 作業できる周囲のスペース
• 搬入経路
• 窓、換気口、植木、物置との位置
• 隣家や敷地境界との距離
• エコジョーズの場合のドレン排水先

給湯器の前に物置や植木鉢があると、交換作業や点検に必要なスペースを確保できないことがあります。無理に動かさず、周囲を含む写真を撮って相談しましょう。

マンションで確認したいこと

• パイプシャフトの扉と枠
• 給湯器本体の寸法と固定方法
• 排気方式と排気筒
• 管理規約と工事申請
• 共用部分の養生方法
• 作業可能な曜日・時間
• 搬入経路や駐車条件

マンションでは、室内の専有設備である給湯器でも、設置場所や扉、排気設備が共用部分に関係することがあります。機器を注文する前に、管理会社の確認が必要か確かめてください。

確認項目が違うだけで、写真はどちらでも役立つ

戸建てでもマンションでも、給湯器本体、型式ラベル、配管、設置場所全体の写真が役立ちます。設置タイプが分からなくても、写真があれば確認の入口を作れます。

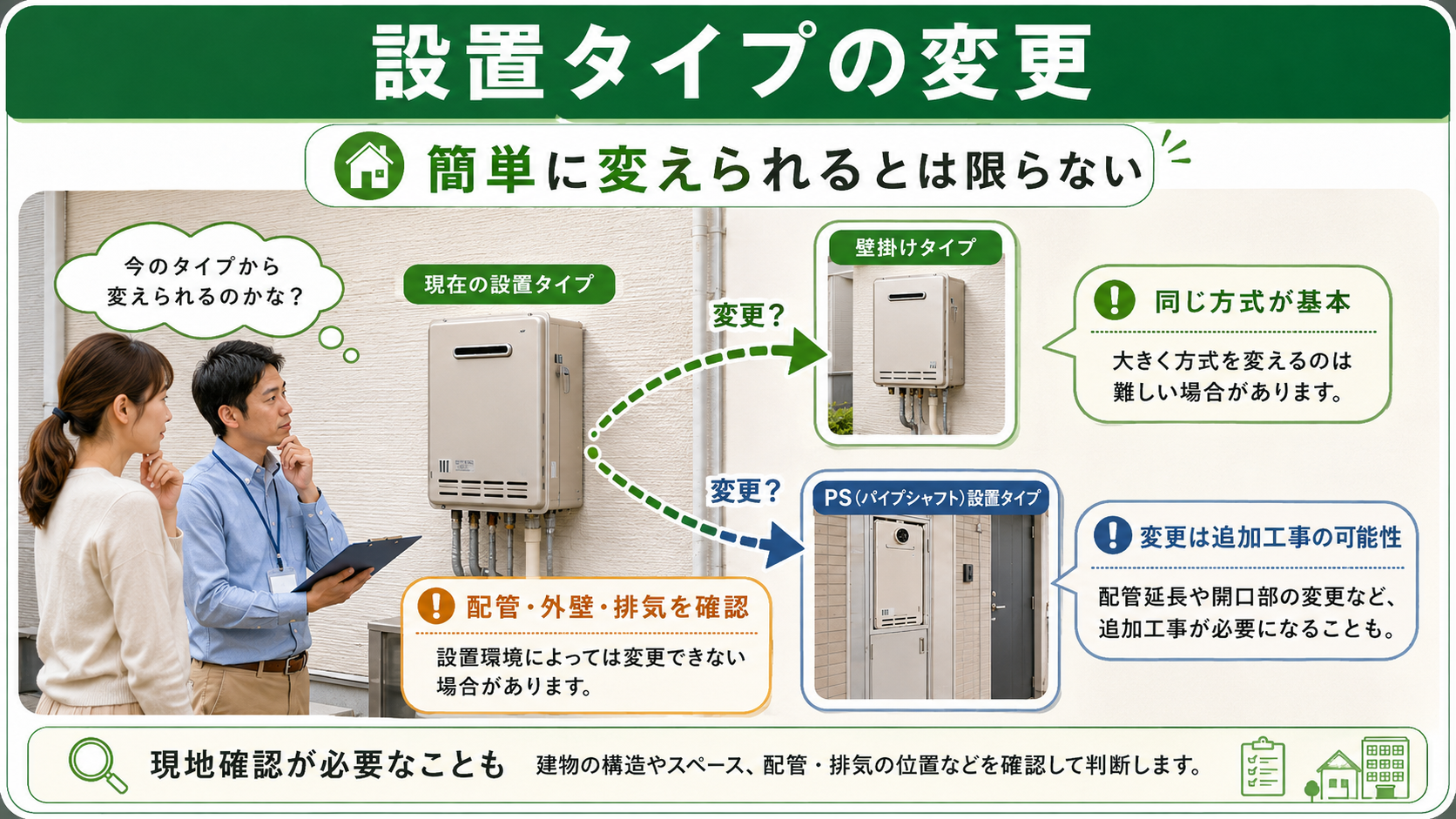

現在と違う設置タイプへ変更できますか？

現在と異なる設置タイプへ変更できる場合はあります。ただし、給湯器を置く場所があるだけでは判断できず、配管、固定方法、排気、電源、点検スペースなどを確認する必要があります。

同じ設置方式への交換が基本

既存の配管や排気経路を利用しやすく、建物への変更も少なくできるため、同じ設置方式を選ぶのが一般的です。同じタイプでも、本体寸法や接続位置によって専用部材が必要になることがあります。

設置タイプの変更には追加工事が伴う場合がある

壁掛けから据置へ変更する場合は、据置台、基礎、配管延長などが必要になる可能性があります。据置から壁掛けへ変更する場合は、外壁の強度や固定位置、配管の取り回しを確認します。

機器が置けても安全に使えるとは限らない

給湯器の周囲には、燃焼に必要な空気を取り入れる空間、排気を安全に出す空間、点検・修理を行う空間が必要です。窓、換気口、可燃物、隣家との位置も含めて判断します。

集合住宅では変更が難しい場合がある

パイプシャフトの扉、枠、排気筒、共用配管などは自由に変更できないことがあります。現在と異なる排気方式や設置方法を希望する場合は、管理規約と現地条件の両方を確認します。

追加工事を含む総額で判断する

設置タイプを変更すると、給湯器本体以外の工事費が増える可能性があります。広告の機器価格だけでなく、必要な部材、配管、撤去処分を含む見積もりを確認しましょう。費用全体の考え方は、給湯器の交換費用と見積もりの見方も参考になります。

実際の見積書では、本体価格だけでなく、基本工事、追加工事、配管カバー・据置台・排気部材などの扱いも確認してください。詳しくは、給湯器交換の見積もりで確認したい項目で整理しています。

見積もり前に撮影したい給湯器の写真

写真がそろっていると、設置タイプ、給湯器の機能、交換候補、現地確認の必要性を整理しやすくなります。すべてを完璧に撮影する必要はありません。

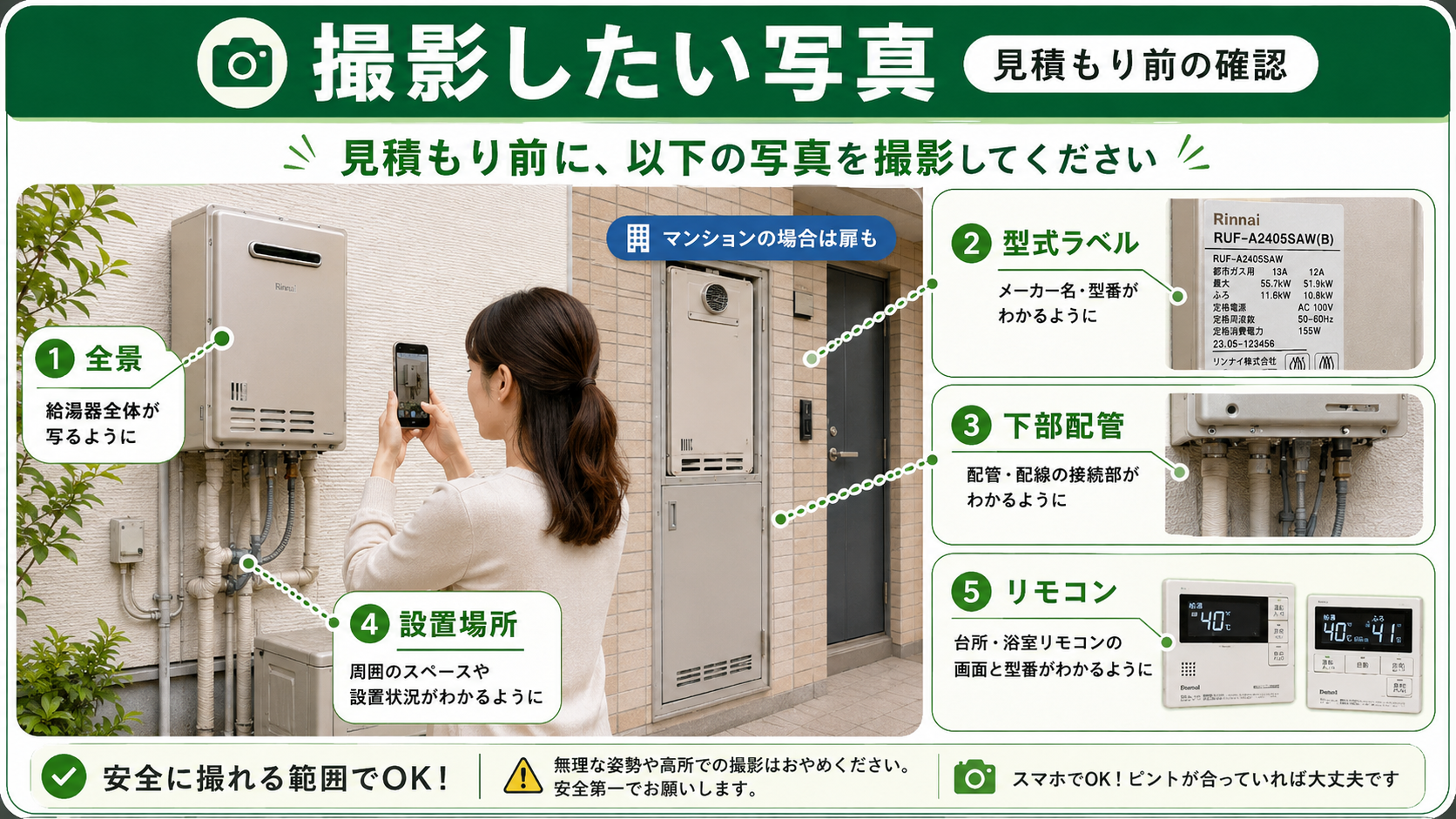

最初に撮影したい基本の写真

• 給湯器本体の全景
• メーカー名と型式ラベル
• 本体下部または側面の配管
• 給湯器と周囲の位置関係
• 排気口・排気筒の見える範囲
• 配管カバーや据置台

型式ラベルは文字が読める写真と、ラベルが本体のどこにあるか分かる写真を分けて撮ると確認しやすくなります。

設置タイプ別に追加したい写真

• 壁掛け型：外壁、本体下部、地面まで入る全体
• 据置型：据置台、地面、本体側面、配管
• 浴槽隣接型：給湯器と浴室の位置、浴槽内の循環口
• PS設置：扉を閉めた状態、扉を開けた状態、枠と排気口
• アルコーブ設置：玄関扉や廊下との位置関係

台所・浴室リモコンも撮影する

リモコンの写真から、追いだきや暖房機能の有無、エラーコードなどを確認できる場合があります。エラーが表示されているときは、数字が消える前に写真を残しておくと相談しやすくなります。詳しくは、給湯器のエラーコードを確認するときの注意点をご覧ください。

使用年数も分かる範囲で確認する

型式ラベルや保証書から製造年月・設置時期が分かれば、交換時期を考える材料になります。使用年数については、給湯器の交換時期と寿命の目安も参考にしてください。

安全に撮影できる範囲だけでよい

高所、狭い場所、足場が不安定な場所、車が通る場所では無理に撮影しないでください。排気口へ顔を近づけたり、配管カバーを外したりする必要もありません。撮れなかった箇所は、相談時にそのまま伝えてください。

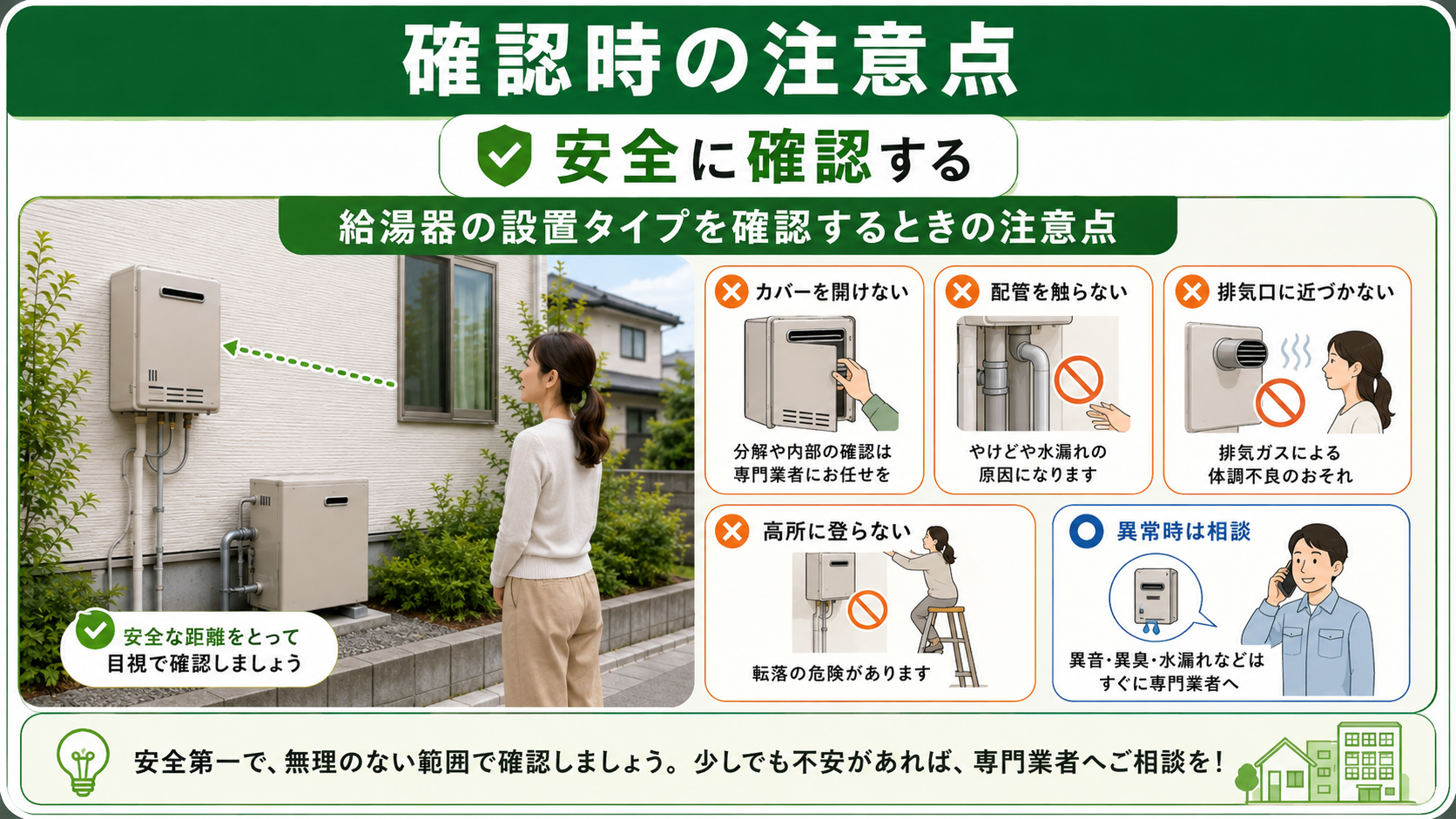

給湯器の設置タイプを確認するときの注意点

本体カバーを開けない

給湯器内部には、ガス、電気、燃焼、給水に関係する部品があります。本体カバーを外して型式や配管を確認しないでください。

配管・バルブ・電源を不用意に操作しない

写真を撮りやすくするために、配管を動かす、バルブを回す、電源プラグを抜くといった操作は避けましょう。保温材やテープが傷んでいても、自分で外さず、写真に残してください。

排気口へ顔や手を近づけない

使用中や使用直後の給湯器は、排気口周辺が熱くなることがあります。排気口の奥をのぞいたり、手をかざしたりせず、離れた位置から形と向きを確認します。

高所や狭い場所で無理をしない

脚立、塀、室外機、物置の上へ乗らないでください。マンションの狭いパイプシャフトへ体を入れたり、手を奥へ伸ばしたりする必要もありません。

マンションの共用部分を勝手に加工しない

給湯器の扉、枠、排気カバー、排気筒は、建物の共用設備に関係する場合があります。自分で外したり、穴を開けたりせず、変更が必要な場合は管理会社へ確認します。

異常がある場合は確認より安全を優先する

ガスのにおいがする場合は、火気を使わず、換気扇や照明などの電気スイッチにも触れないでください。日本ガス協会も、ガス臭を感じたときは電気スイッチを操作せず、ガス事業者へ連絡するよう案内しています。

お湯が出ない症状と合わせて確認したい場合は、給湯器でお湯が出ないときの確認手順もご覧ください。

給湯器の設置タイプに関するよくある質問

給湯器の設置タイプは型式だけで分かりますか？

型式から壁掛け・据置・PS設置などを確認できる場合はあります。ただし、排気方式、扉や枠、配管部材までは型式だけで判断できないことがあるため、設置場所の写真も必要です。

壁掛け型から据置型へ変更できますか？

住宅の外壁、地面、配管、排気、点検スペースが確保できれば検討できる場合があります。ただし、追加工事が必要になる可能性があるため、写真と現地確認をもとに判断します。

マンションでもエコジョーズへ交換できますか？

対応機種、ドレン排水、パイプシャフトの寸法、排気方式、管理規約などの条件が合えば設置できる場合があります。マンションだから一律に設置できる、またはできないとは判断できません。

パイプシャフトの扉は自分で開けてもよいですか？

日常点検のために入居者が開閉できる扉もあります。ただし、鍵や工具が必要な扉、立入制限の表示がある場所は無理に開けず、管理会社へ確認してください。

配管カバーは再利用できますか？

新しい給湯器との寸法・固定位置が合い、劣化やさびが少なければ再利用できる場合があります。機種によって適合しないこともあるため、見積もり時に確認します。

給湯器の設置場所を移動できますか？

移動できる場合はありますが、ガス・水道・追いだき配管、電源、排気、外壁、設置基準などを確認する必要があります。通常の本体交換より工事範囲が広くなる可能性があります。

写真だけで正式な見積もりを出せますか？

写真から機種候補や概算を整理できる場合があります。ただし、排気筒の接続、配管の行き先、設置寸法などが写真では分からないときは、現地確認後に正式な金額が決まります。

まとめ｜給湯器の全体と設置場所の写真を確認しましょう

給湯器の主な設置タイプには、屋外壁掛け型、屋外据置型、浴槽隣接型、パイプシャフト設置型があります。交換は現在と同じ設置方式を選ぶのが基本ですが、同じように見える給湯器でも、寸法、固定方法、配管、排気方向によって対応機種が異なります。

見積もり前には、給湯器本体、型式ラベル、本体下部または側面の配管、排気口、周囲の設置場所、台所・浴室リモコンを、安全に撮影できる範囲で用意しましょう。

高所や狭い場所にある場合は、無理に近づく必要はありません。写真だけで判断できない設置条件もあるため、分かる範囲の情報から確認を進めることが大切です。

交換の依頼先を選ぶ段階では、設置条件を正確に伝え、見積もり内容や工事範囲を確認できる会社を選ぶことが重要です。依頼先の違いは、給湯器交換の依頼先と業者選びのポイントも参考にしてください。
